Vous souhaitez identifier votre courroie ? Savoir à quoi elle correspond ?



ON PEUT SE POSER BEAUCOUP DE QUESTIONS LORSQUE L'ON SOUHAITE REMPLACER LA COURROIE DE SA MACHINE.

NOUS ALLONS DONC VOUS AIDEZ À IDENTIFIER VOTRE COURROIE.

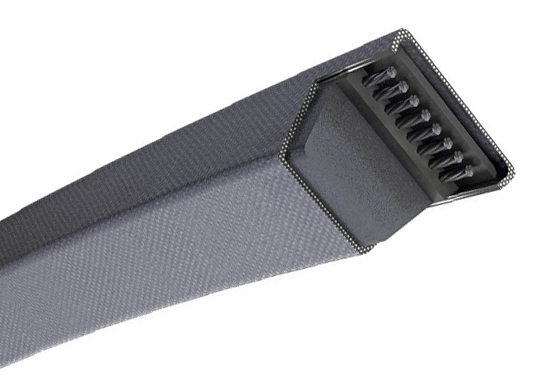

La courroie trapézoïdale lisse.



La courroie lisse peut se décliner de différentes sortes :

  • pour la motoculture : profil LA et LB
  • pour la motoculture (Aramide / Kevlar) : profil 3L, 4L et 5L
  • pour le domaine industriel ou autre : profil Z, A, B, 20, C, 25, D et E
  • les courroies trapézoïdales étroites : SPZ, SPA, SPB et SPC

Ce type de référence s'agrémente de la longueur primitive en pouce, exemple :

  • LA34, LB84
  • 4L45 (ou 4L450)
  • A43, B54

Pour les profils SPZ, SPA, SPB et SPC cela s'exprime en mm :

  • SPA1400
  • SPZ0982

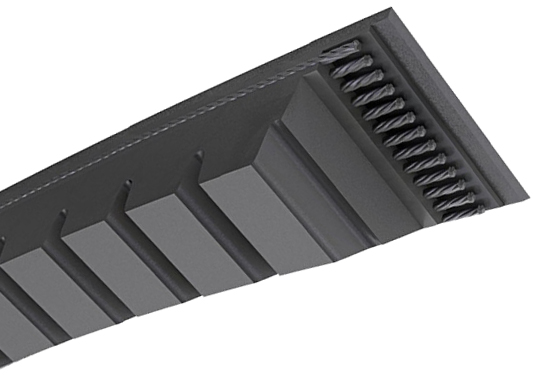

La courroie trapézoïdale crantée.



Elle a principalement pour application le milieu industriel mais peut se retrouver sous certaines références dans le domaine de la motoculture.

Le crantage permet une meilleure flexibilité de la courroie. On la retrouve principalement la courroie trapezoidale crantée sous les profils :

Pour les profils ZX, AX, BX et CX cela est identique aux courroies trapézoïdales lisses, exemple :

  • AX54, CX51

Pour les autres profils, cela s'exprime en mm :

  • XPZ882, XPA1000

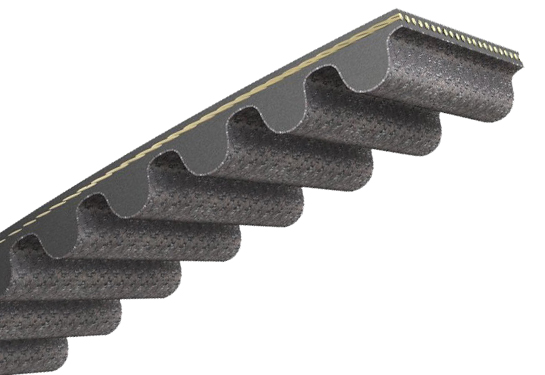

La courroie dentée ou simple denture.



Cette courroie dite "synchrone", peut être montée sur des outils électroportatifs comme des ponceuses à bande ou des rabots, ou bien des petits robots électroménager.

Selon son profil et sa taille, elle permet également de transmettre un mouvement sur des machines industrielles.

Les profils de courroie en néoprène les plus répandus sont :

Les courroies dentées ont donc un "pas", qui correspond à la distance entre deux dents.

Les profils HTD (3M, 5M, 8M et 14M) s'expriment en mm. Pour trouver la référence, il faut ajouter la longueur et la largeur de la courroie :

  • 384-3M12 (lg.384mm, pas 3M de 3mm et larg.12mm)



Pour les autres profils merci de nous contacter.

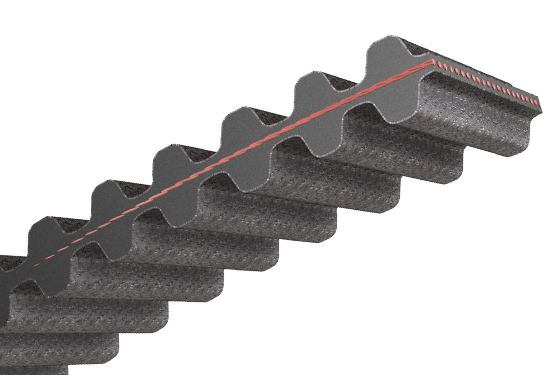

La courroie double denture.



Vous retrouverez cette courroie essentiellement sur des machines de motoculture comme des tondeuses ou autoportées.

Leur application en contre-flexion leur permets généralement de faire tourner plusieurs lames. Les principaux profils de courroies DD sont les 8MDD (D8M) ou S8MDD (DS8M).

De la même façon que les courroies simple denture, ces références s'expriment avec une longueur et une largeur :

  • 1600-S8M16DD (lg.1600mm, pas S8M ... DD, larg. 16mm)
  • 2000-8M20DD

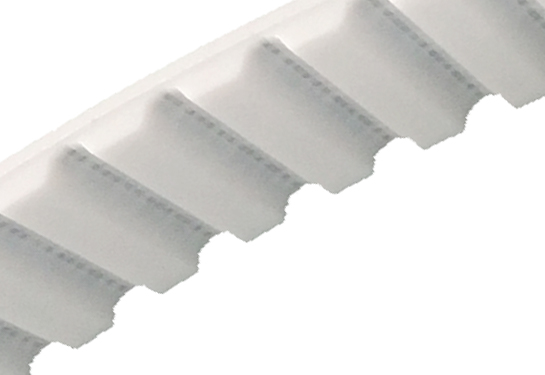

La courroie dentée PU (polyuréthane).



Ce type de courroie à vocation industrielle se retrouve dans différents domaines d'application.

Allant de simples portes d'ascenseur, en passant par le domaine de la marine (en version Kevlar), ces courroies en polyuréthane peuvent également être utilisées dans l'agro-alimentaire.

Les principaux profils sont :

Pour ces courroies dentées, les références s'expriment avec la largeur puis la longueur, à l'inverse d'une courroie dentée simple :

  • 8T5-580 (larg. 8mm, pas T5, long.580mm)
  • 50AT20-3600 (larg.50mm, pas AT20, long. 3600mm)

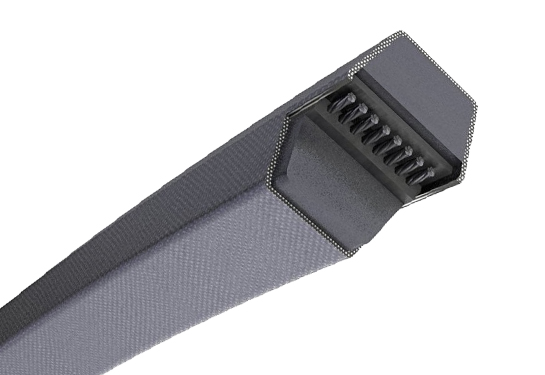

La courroie hexagonale.



Vous cherchez ce type de courroie ? Vous avez très certainement besoin de changer votre courroie de tondeuse !

En effet, ces courroies hexagonales sont utilisées pour la motoculture et le milieu agricole (pour les plus grands profils)

3 profils à retenir : AA, BB et CC

Tout comme les courroies lisses, les références se nomment avec le profil + la longueur primitive en pouce :

  • AA105, AA112
  • BB234
  • etc.

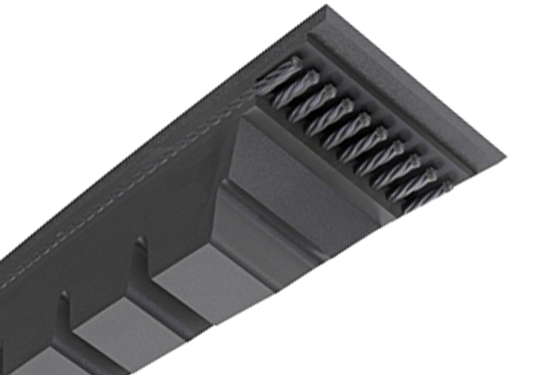

La courroie crantée auto.



Ces courroies trapézoïdales lisses destinées au monde auto sont spécifiquement utilisées en tant que courroies d'accessoires auto. On les retrouve chez TEKNIC sous 2 profils : AVX10 et AVX13 également appelé 1A et 3A.

L'appellation de ces références associe le profil avec la longueur souhaitée, exemple :

  • AVX10/980 (Profil AVX10, long.980mm)
  • AVX13/1225

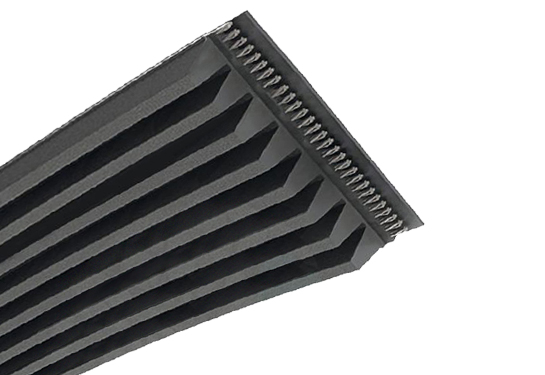

La courroie striée auto.



Les courroies striées auto que nous proposons se destinent uniquement en tant que courroies d'accessoires et non en tant que courroies de distribution. Le profil de ces courroies spécifiques peut se nommer de différentes sortes : Poly-V K ou PVK ou encore PK.

Ce qui incombe sur ces courroies, ce sont le nombre de stries et la longueur. Ainsi, les références se forment comme suit :

  • 1390PK8 (long.1390mm, profil PK, 8 stries)
  • ou 9PK1940 (9 stries, long.1940mm)

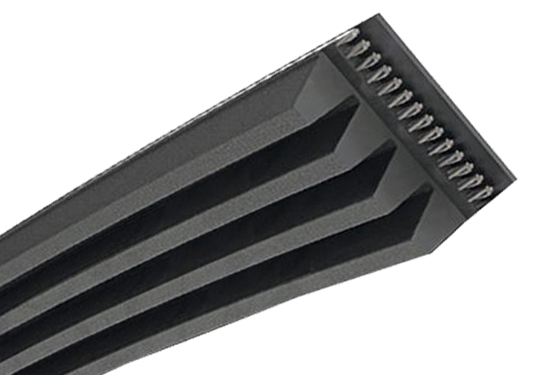

La courroie striée.



La courroie striée a de multiples applications. Allant du compresseur à air, au round baller agricole en passant par des machines à bois pro, les courroies striées sont représentées par différents profils :

Comme pour les précédentes courroies, ce qui nous intéresse de connaitre est le nombre de stries et la longueur. Exemple :

  • 610PJ4 (long.610mm, porfil PJ, 4 stries)
  • 1270PL12
  • 1151PH7EL (1151mm, PH, 7 stries, EL*

*Il existe des courroies dites "élastiques" avec l'appellation "EL" qui correspond à une longueur en tension.

Si vous la mesurer non montée, elle sera plus courte qu'en tension.

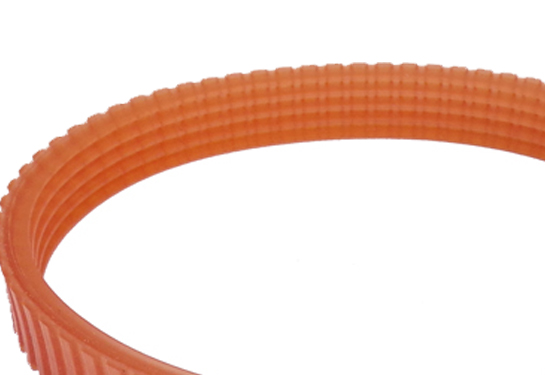

La courroie striée PU (Polyuréthane).



Chez TEKNIC, ces courroies se retrouvent uniquement sur de l'électroportatif. En effet, elles sont montées uniquement sur des rabots, ponceuses, scie à ruban, etc.

Les références de ces courroies commencent par CE. Vous les retrouverez en allant consulter notre menu dédié aux courroies pour électroportatif.

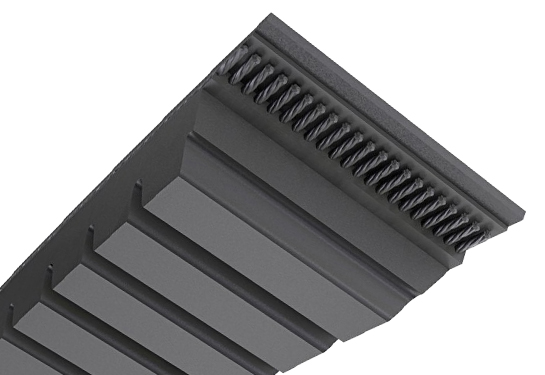

La courroie de variateur.



Agricoles ou industrielles, les courroies de variateur ont une application bien spécifique. Il existe différentes sections ou profils, soit sous la forme : largeur x hauteur / longueur intérieur, soit sous le format ISO : W16, W20, W25, W31.5, W40, W50, W63.

Pour le premier format, les références sont en mm :

  • 22x8-1500Li (larg.22mm, haut.8mm, longInt.1500mm)
  • 52x16-1400

Pour le second format :

  • W40/1120 (Norme ISO W40, long primitive 1120mm) soit : 41x13-1060
